穿線管怎么穿線？

穿引線：導管穿線時，應先穿一根鋼線作引線，當管路較長或彎曲較多時，也可在配管時就將引線穿好。

掃管：清除線管內可能有的阻塞物，以便于往管內穿引線和導線。

滑石粉：CaF2的粉末?；圪|(zhì)地細膩、手感光滑，可作為“固體潤滑劑”使用。

穿線：把絕緣導線穿在管內。這是一種比較安全可靠的配線方式，可避免腐蝕性氣體的侵蝕和遭受機械損傷，更換管內的導線也方便。

接焊包頭：用于保護焊接接頭的管套。

絕緣導線：由絕緣材料的外皮保護層和導電的金屬內芯組成。絕緣外皮一般是用聚氯乙烯、聚乙烯、并聯聚乙烯等制成，金屬內芯一般由銅或鋁，也有少數用鋼制成。

鋼絲ψ1.6：直徑是1.6mm的絲狀鋼體，截面一般呈圓形。

鋁壓接管：用以連接線管的鋁質套管，其口徑較被連接的管子的口徑略大。

塑料膠布帶：一種絕緣的有一定粘結能力的布帶，主要用于包扎導線的接頭。

管內穿線的基本要求

(1)導線穿入鋼管前，鋼管管口處采用絲扣連接時，應有護圈帽，當采用焊接固定時， 亦可使用塑料內護口。穿入硬質塑料管前，應先檢查管口是否留有毛刺和刃口，以防穿線時 損壞導線絕緣層。

(2) 同一交流回路的三相導線及中性線必須穿于同一鋼管內。不同回路、不同電壓和交 流與直流的導線，不得穿入同一管內。管內穿線時，電壓為65V及以下的回路; 同一設備 的電機回路和無抗干擾要求的控制回路; 照明花燈的所有回路; 同類照明的幾個回路可以穿 入同一根管子內，但管內導線的總數不應多于8根。

(3) 穿入管內的導線不應有接頭，導線的絕緣層不得損壞，導線也不得扭曲。

穿線工藝

(1) 當管路較短而彎頭較少時，可把絕緣導線直接穿入管內。

(2) 兩人穿線時，一人在一端拉鋼絲引線，另一人在另一端把所有的電線緊捏成一束送 入管內，二人動作應協調，并注意不使導線與管口處磨擦損壞絕緣層。

(3) 當導線穿至中途需要增加根數時，可把導線端頭剝?nèi)ソ^緣層或直接纏繞在其它電線 上，繼續向管內拉。

(4) 在某種場所，如房間面積不大、且管路彎頭較少、穿入導線數量不多時，可以一人 穿線。即一手拉鋼絲，一手送線，但需要把導線放得長些。

(5) 空心樓板板孔穿線，必須用塑料護套線或加套塑料護層的絕緣導線。穿入導線時， 不得損傷導線的護套層，并應能便于更換導線。導線在板孔內不得有接頭，導線分支連接應 在接線盒內進行。

穿線就是把絕緣導線由配電箱穿過配線管接到用電設備上的 工作。鋼管配線時應注意：

(1) 鋼管配線時，應將同一回路所有電線穿在同一管內;

(2) 線管內導線不得有接頭;

(3) 不同電壓的回路嚴禁同管敷設;

(4) 除直流回路和接地線外，不得在鋼管內穿單根導線。

 管內穿線

(1) 穿鋼絲。穿線時先穿入一根鋼絲，鋼絲使用φ1.2 (18 號)或φ1.6 (16號)鋼絲，將鋼絲端頭彎成小鉤，從管口插入。由 于管子中間有彎，穿入時鋼絲要不斷向一個方向轉動，一邊穿一 邊轉，如果沒有堵管，很快就能從另一端穿出。如果管內彎較多 不易穿過，則從管另一端再穿入一根鋼絲，當感覺到兩根鋼絲碰 到一塊時，兩人從兩端反方向轉動兩根鋼絲，使兩鋼絲絞在一起， 然后一拉一送，即可將鋼絲穿過去，如圖11-24所示。

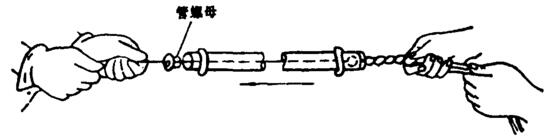

圖11-24 管兩端穿鋼絲示意圖

(2)帶線。鋼絲穿入管中后，就可以帶導線了。一根管中導 線根數應按需要一次穿入。在鋼絲上套上一個塑料護口，鋼絲尾 端做一死環套，將導線絕緣剝?nèi)?0mm左右，幾根導線均穿入環 套，線頭彎回后用其中一根自纏綁扎，如圖11-25所示。

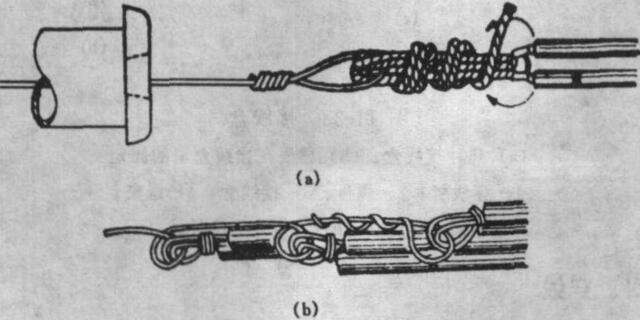

圖11-25 拉線頭的纏繞綁法

(a) 雙根導線平齊綁法; (b) 多根導線錯開綁法

多根導線在拉入過程中，導線要排順，不能有絞合，不能出 死彎，一個人將鋼絲向外拉，另一個人拿住導線向里送。注意拉 線前把護口套入接線盒管口內，如圖11-26所示。

圖11-26 導線穿入管內的方法

有些導線要穿過一個接線盒到另一個插線盒，一般采用兩種方法： 一種是所有導線到中間接線盒后全部截斷，再接著穿另一 段，兩段在接線盒內進行導線連接; 另一種是穿到中間接線盒后 繼續向前穿，一直穿到下一個接線盒。兩種做法第一種比較清晰， 不易穿錯線，第二種盒內接線少，占空間小，省導線。
